Controler solar SR-81 ( SR 868C8 ) pentru panouri 4 anotimpuri

Controlerul SR81 (SR868C8) pentru panouri solare este un dispozitiv electronic utilizat pentru gestionarea si controlul instalatiilor solare termice presurizate folosite la prepararea apei calde menajere sau la aportul la incalzirea spatiilor. Cu ajutorul acestui controler pot fi gestionate sisteme solare presurizate simple, dar si sisteme complexe, asigurand functionarea pompei de recirculare a agentului termic in functie de setarea parametrilor, actionarea programata a unei rezistente electrice sau a unei vane motorizate, monitorizarea temperaturilor si avertizarea sau afisarea erorilor de functionare.

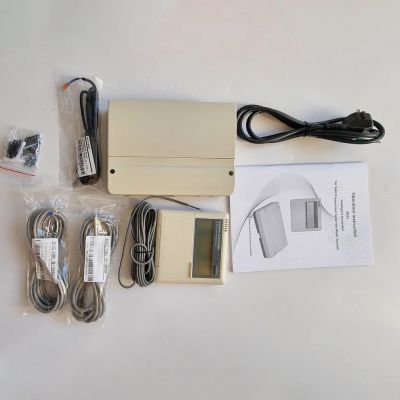

Controlerul are tastatura cu display separate pentru a putea avea acces la sistem fara a intra in camera tehnica, displayul putand fi instalat acolo unde va este mai comod sa urmariti si sa setati sistemul.

Functii controler panou solar SR81:

1. Functia de control a diferentei de temperatura

2. Functia by-pass la temperatura inalta (racire a boilerului sau a colectorului) - necesita o vana motorizata

3. Sincronizare incalzire

4. Functia de racire a colectorului

5. Functia de protectie a colectorului la temperaturi scazute

6. Functia de protectie a colectorului la inghet

7. Oprire de urgenta a colectorului

8. Functia de racire a boilerului

9. Afisajul temperaturii in grade Celsius sau Fahrenheit

10. Afisarea temperaturilor din sistem (T1-colector, T2- boiler inferior, T2-boiler superior)

11. Functie anti-Legionella

12. Setare parola

13. Revenirea la setarile initiale

14. Incalzire manuala - actionarea incalzirii auxiliare

15. Functia de protectie a memoriei

16. Functia de vacanta

Specificatii tehnice controler panou solar SR81:

1. dimensiuni tastatura cu display: 120 x 120 x 18 mm

2. dimensiuni controler 1500W: 200 x 140 x 43 mm

3. alimentare: 100...220 Vac / 50-60Hz

4. consum energie: <3W

5. precizie de masurare: ±0,1°C

6. plaja de masurare a temperaturii colectorului: -10 - +220°C

7. plaja de masurare a temperaturii rezervorului: 0 - 110°C

8. intrari:

9. intrare FRT pentru debitmetru electronic. Detecteaza daca exista circulatie a agentului in sistemul solar si opreste pompa in cazul in care nu exista debit in circuit

10. iesiri: 3 relee

11. iesire pentru incalzire auxiliara

12. temperatura ambientala: -10 - +50 °C

13. gradul de protectie: IP40

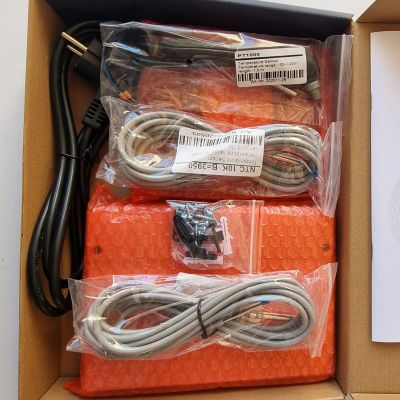

• 1 x PT1000 pentru colector
• 2 x NTC10K
• unul pentru pompa de circulatie
• o vana cu 3 cai
• un releu pentru incalzitorul electric
